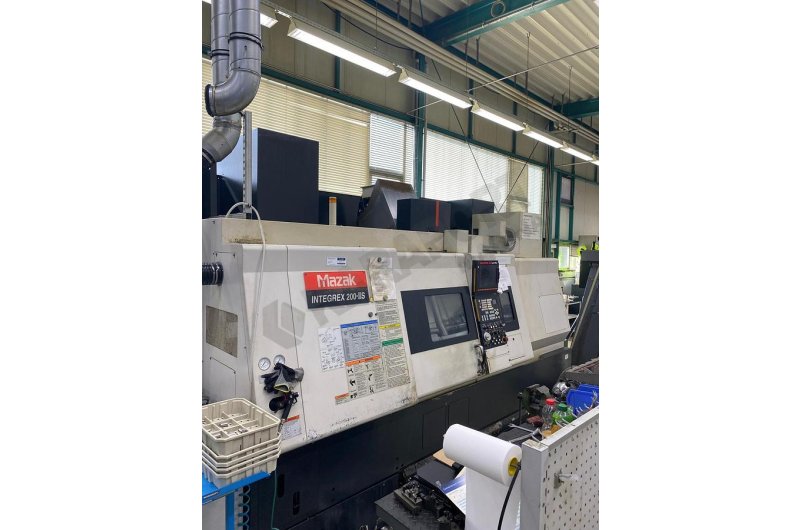

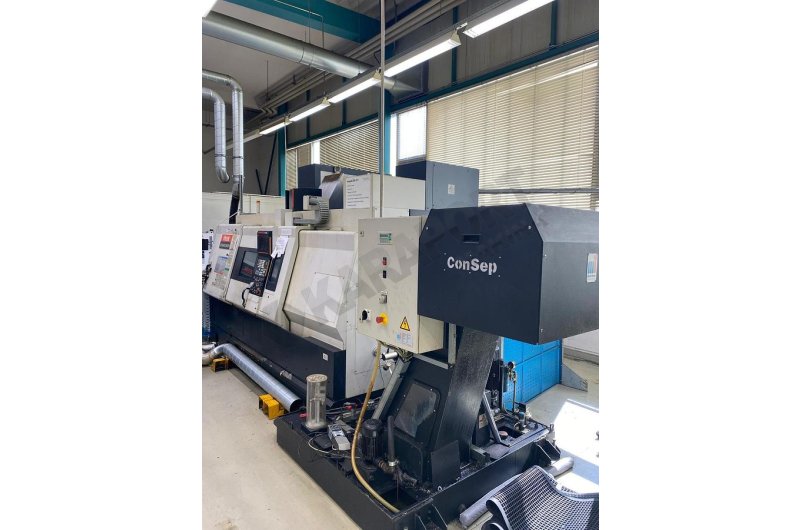

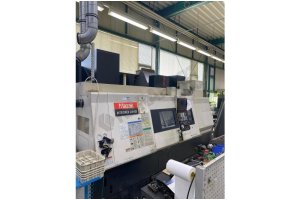

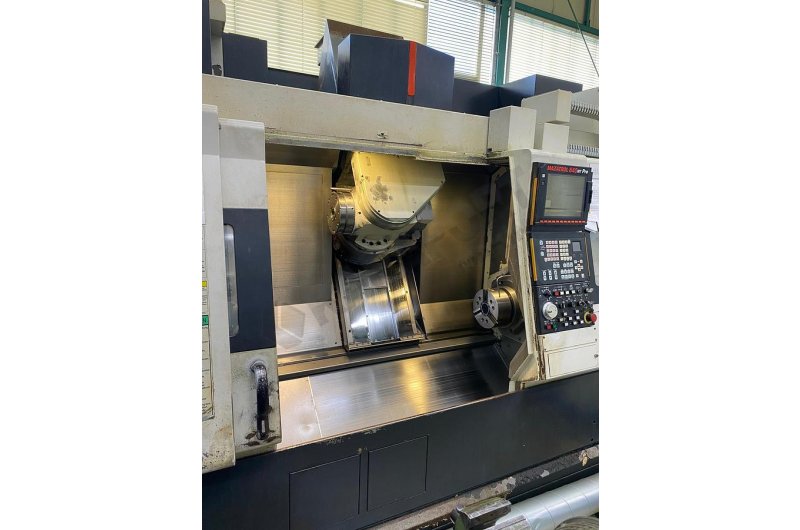

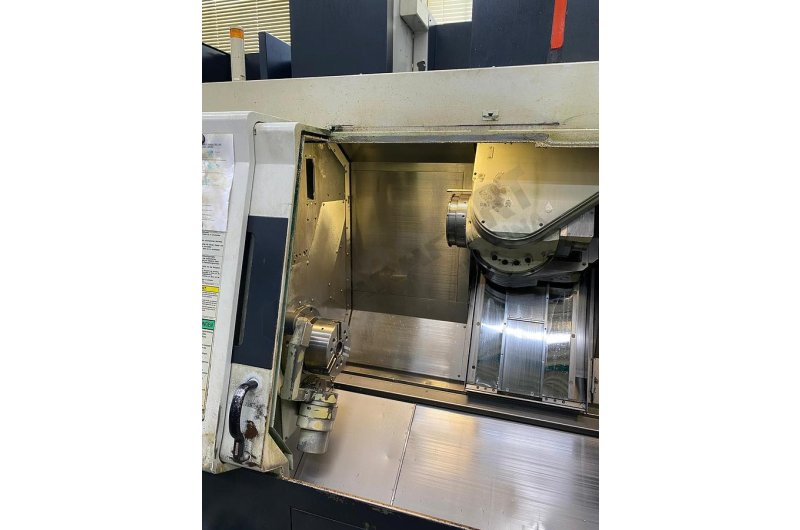

Mazak Integrex 200-III 5 Eksen CNC Tornalama Merkezi-2004
Mazak Integrex 200-III 5 Eksen CNC Tornalama Merkezi-2004
Yılı : 2004
Makine Avrupa’dadır.
Fiyat FCA Tır üstü'dür.
Teknik özellikleri

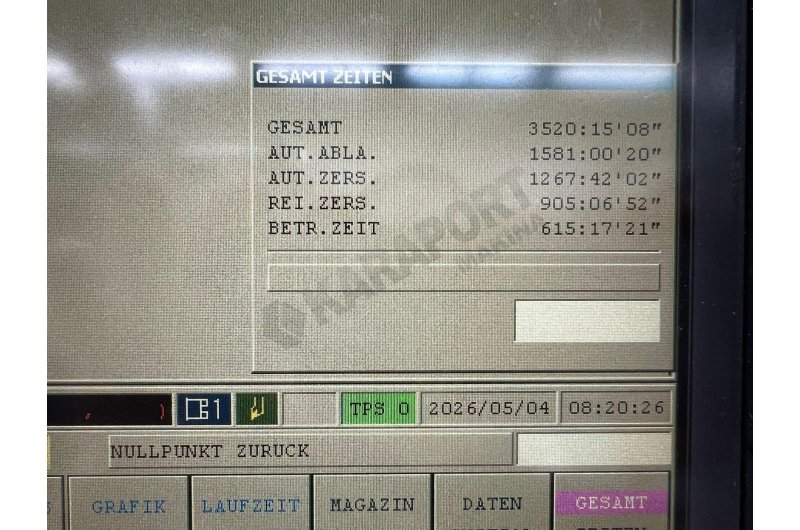

Kontrol Ünitesi: Mazatrol PC FUSION CNC 640MT Pro
Çalışma Alanı ve Kapasite
Maksimum Salınım / Tornalama Çapı: 660 mm
Araba Üzeri Maksimum Tornalama Çapı: 500 – 660 mm
Maksimum Çubuk İşleme Kapasitesi: 51 mm
Maksimum Parça Ağırlığı:
Aynaya bağlı parça: 100 kg
Mil tipi parça: 150 kg
Eksen Hareketleri (X / Z / Y / W):
580 / 1045 / ±80 / 1050 mm
B Ekseni Dönme Açısı: -30° ile +195° arası
(0.0001° hassas pozisyonlama)

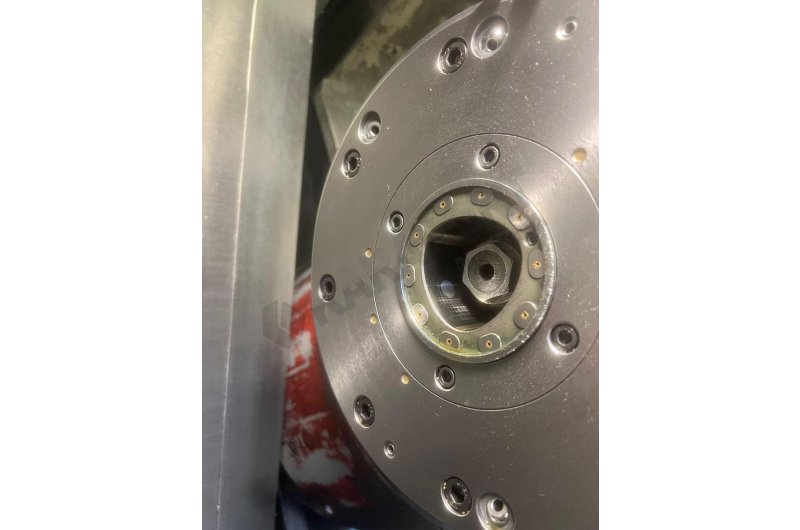

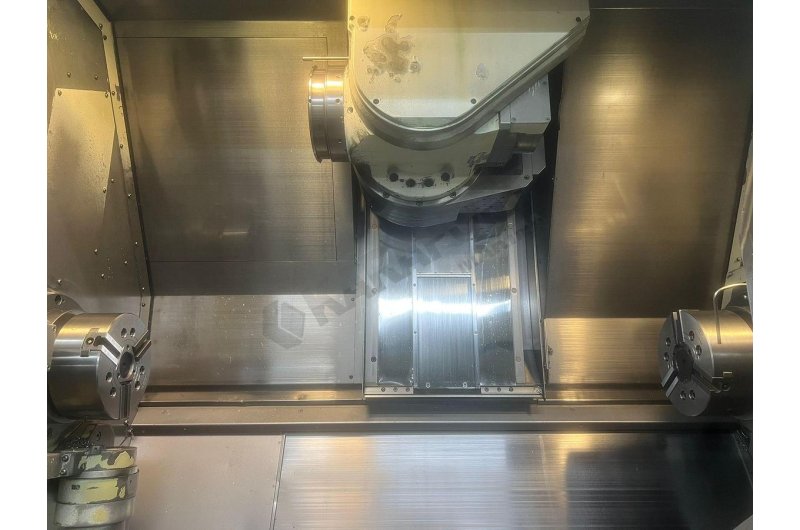

İş Mili (Spindle) Özellikleri
Ana İş Mili
Güç: 22 kW
Devir Aralığı: 35 – 5.000 dev/dk
Tork: 349 Nm
İkinci İş Mili
Güç: 18.5 kW
Devir Aralığı: 35 – 5.000 dev/dk
Tork: 326 Nm
C Ekseni Hassasiyeti
Her iki spindle için 0.0001° indeksleme hassasiyeti

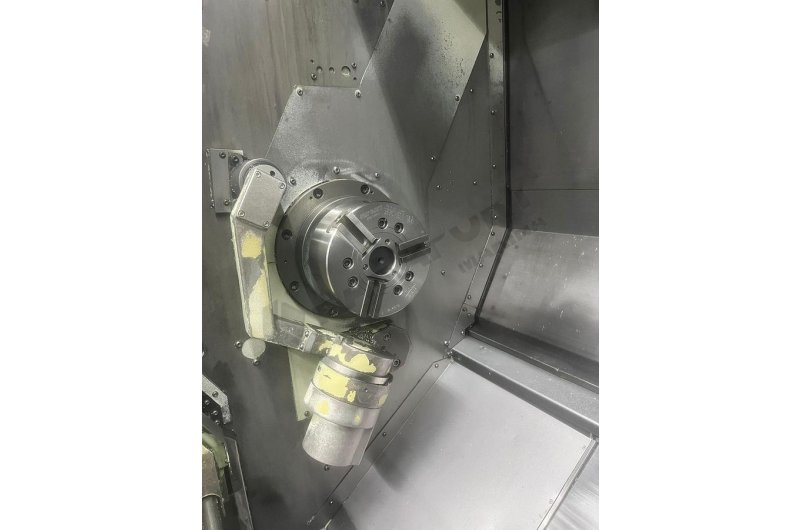

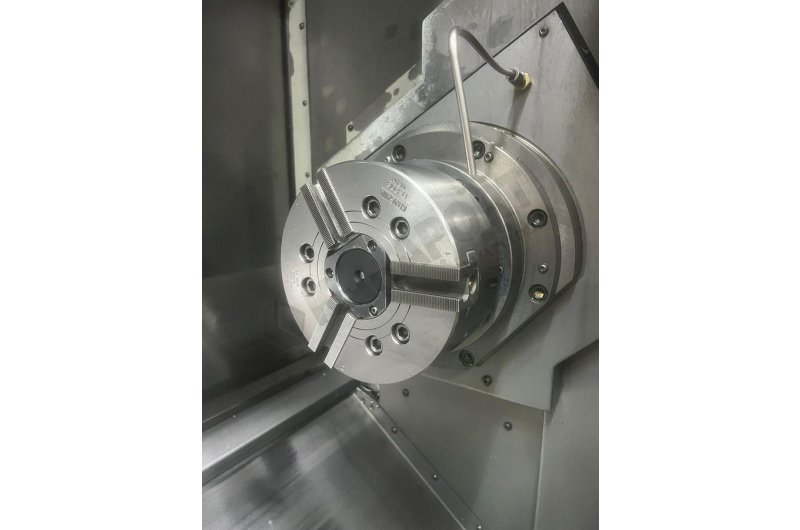

Ayna Ölçüsü
210 mm
Ana ve ikinci spindle: Kitagawa B-208

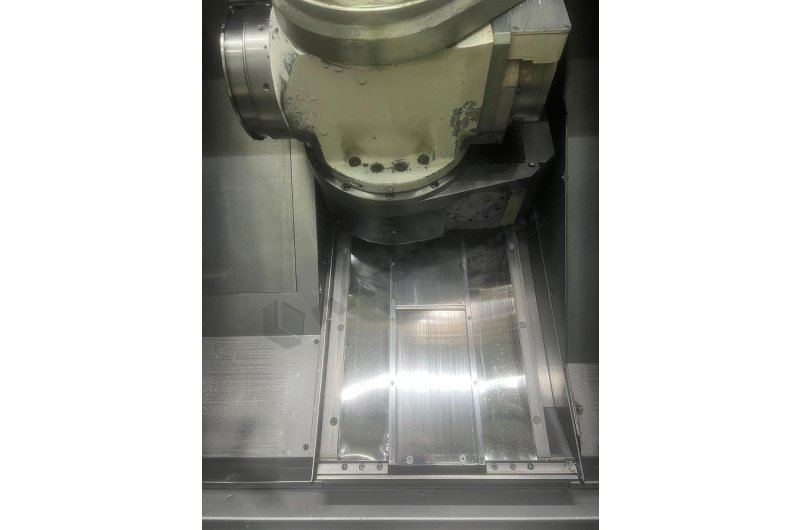

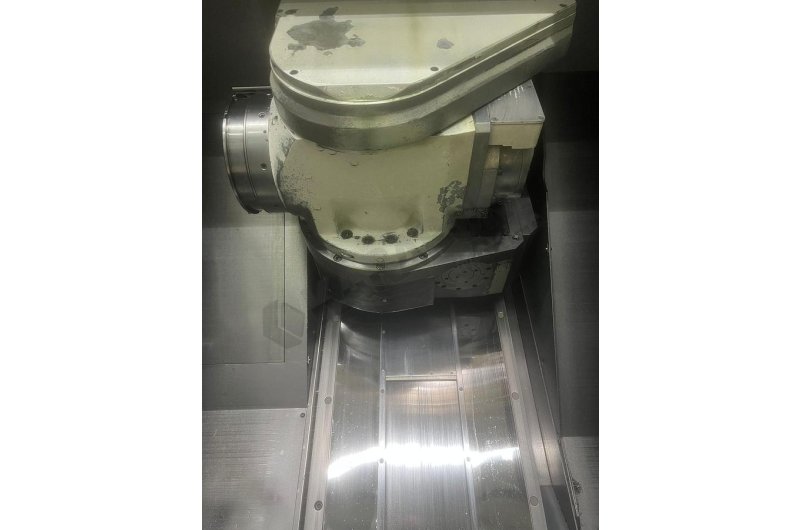

Frezeleme Ünitesi ve Takım Sistemi
Freze Motor Gücü: 15 kW
Freze Devir Aralığı: 15 – 12.000 dev/dk

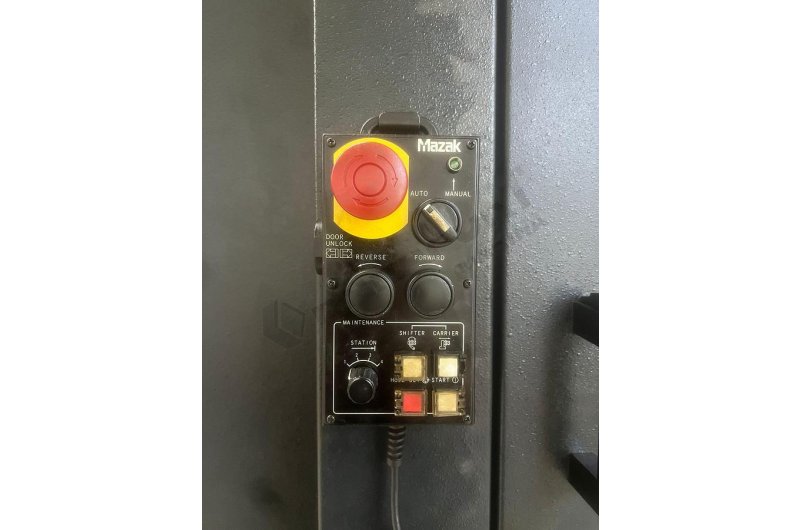

Takım Magazin Kapasitesi: 80 istasyonlu (Tambur tip)
Takım Tutucu Konik Tipi: MAZAK KM63 hızlı değişim sistemi
Maksimum Takım Ölçüsü:
Çap: 90 mm
Yan istasyon boş bırakılırsa: 125 mm
Uzunluk: 300 mm
Takım Değişim Süresi: Yaklaşık 1.3 saniye (takımdan takıma)
Genel Teknik Özellikler
Makine Ağırlığı: Yaklaşık 9.700 kg
Makine Ölçüleri (Kapladığı Alan): 3.820 x 2.060 mm
Makine Yüksekliği: 2.597 mm
Hızlı Hareketler:
X / Z ekseni: 38 m/dk
Y ekseni: 26 m/dkW ekseni: 30 m/dk
Soğutma Tankı Kapasitesi: 220 L
Dahil Olan Ekipmanlar
Tool Eye (Otomatik takım ölçme sistemi)
Senkronize ana ve ikinci spindle çalışma özelliği
Çift ayak pedallı ayna sıkma sistemi
Tam kapalı kabin ve talaş koruma sistemi
Komple soğutma sistemi
Çalışma alanı aydınlatması
