Heyligenstaedt Heynumat 24 LK2 – 5000 Çift Taret C Eksen CNC Torna-2012
Heyligenstaedt Heynumat 24 LK2 – 5000 Çift Taret C Eksen CNC Torna-2012
Yılı : 2012
Menşei : Almanya
Makine Avrupa'dadır.
Fiyat EXW'dir.
Teknik özellikleri
Kontrol Ünitesi: Siemens Sinumerik 840D SL
Merkezler Arası Mesafe: 5000 mm
Fener Mili – Punta Ucu Mesafesi: 5413 mm
Kapasite
• Yatak Üzeri Çevirme Çapı: 890 mm
• Araba Üzeri Çevirme Çapı: 760 mm
• Maks. Takım Salınım Çapı: 840 mm
Eksen Hareketleri
• X Ekseni (Sol TWS): +516 / +86 mm
• X Ekseni (Sağ TWS): +530 / –10 mm
Fener Mili
• Fener Mili Bağlantısı: DIN 55026 Form A, Boyut 15
• Ön Yatak Çapı: 240 mm
• Mil Delik Çapı: 122 mm
(Çekme borusu: Ø128 mm x 350 mm)
• Devir Aralığı (2 kademeli şanzıman): 4 – 1120 rpm
o Kademe I: 4 – 248 rpm
o Kademe II: 18 – 1120 rpm
• Sürekli Tork (S1 100%): 11.500 Nm

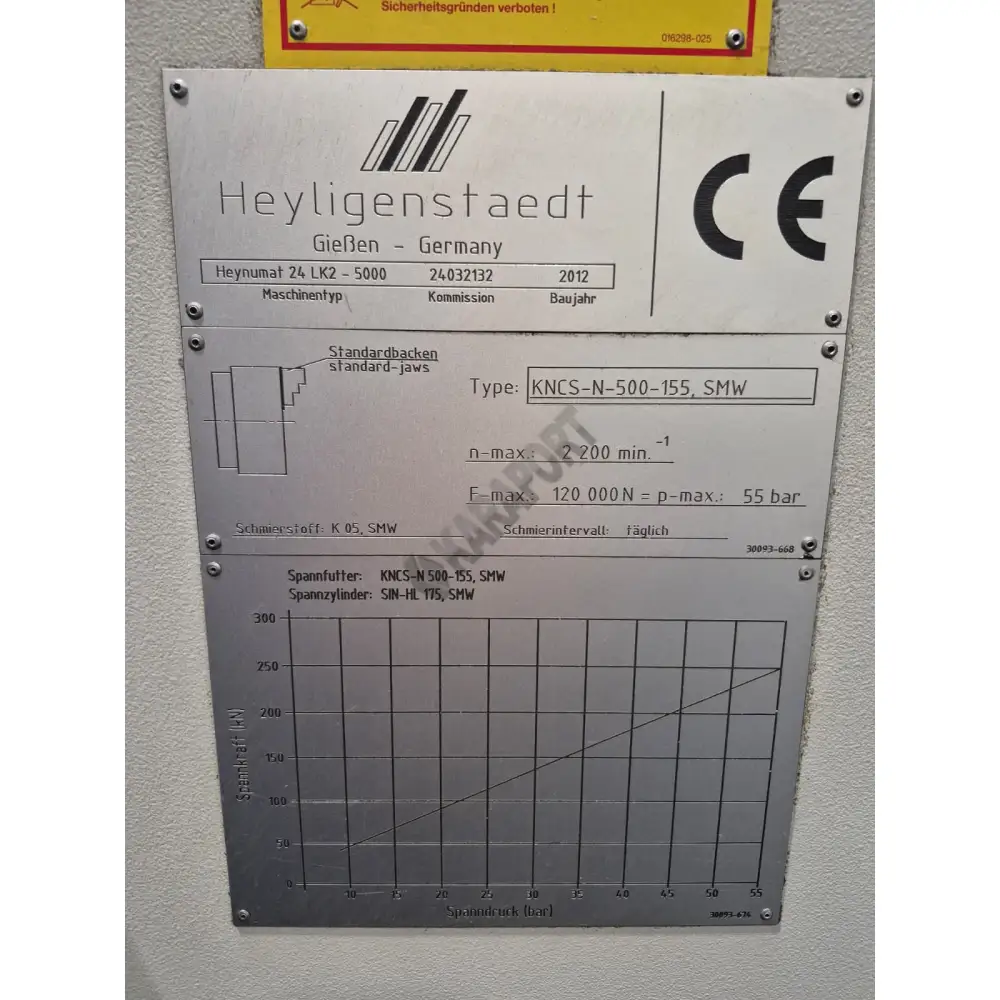

• Ayna: SMW KNCS N 500/155
C-Ekseni
• Tahrik: Ana mil üzerinden, disk frenli
• Maks. Tutma Torku: 2.300 Nm
• C-Ekseni Devir Aralığı: 0.1 – 60 rpm
• Konumlama Hassasiyeti: 0.008°
Tahrik ve İlerleme

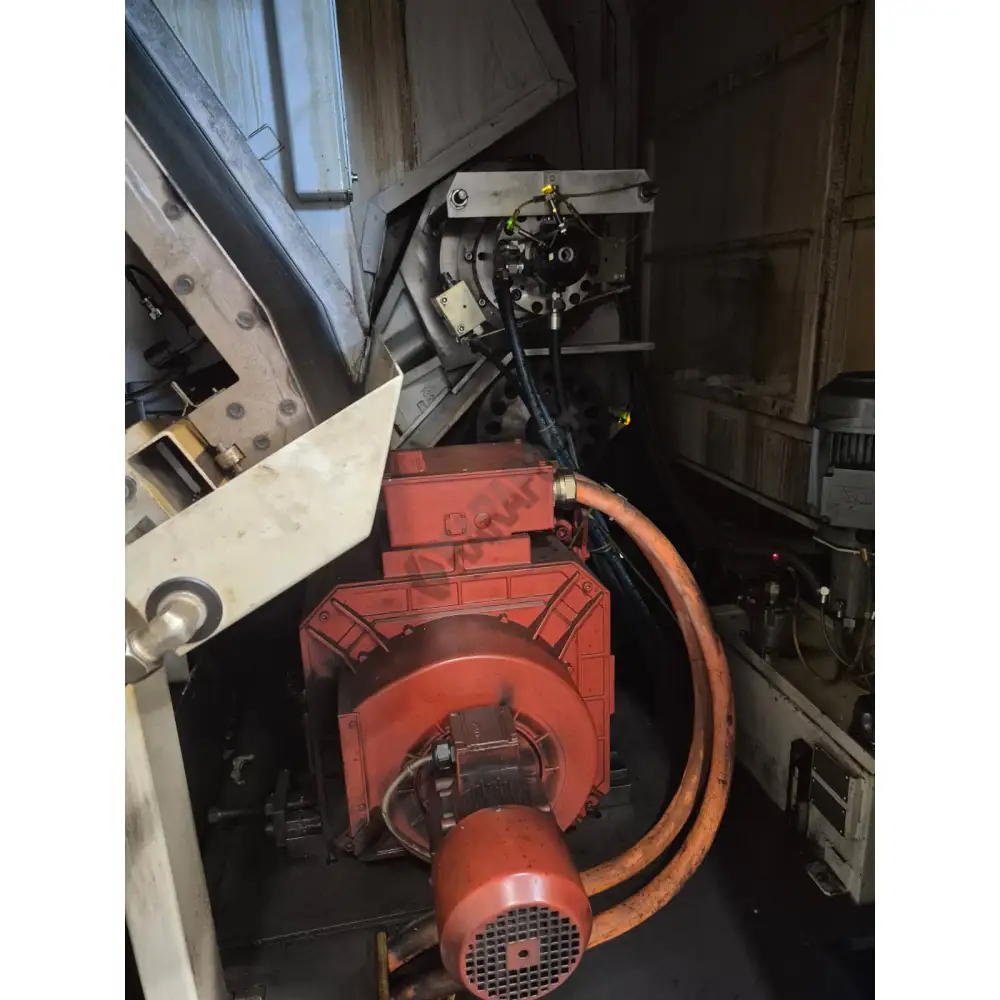

• Ana Tahrik Gücü: 100 kW
• Besleme Kuvveti (X/Z): 14.000 / 22.000 N
• İlerleme Hızı: 0.5 – 5000 mm/dak
• Hızlı İlerleme: 15 m/dak
• Ölçüm Sistemi: Heidenhain (X ve Z eksenlerinde hava perdeli)
• Elektrik Bağlantısı: 400 V / 50 Hz
• Toplam Güç Gereksinimi: min. 150 kVA
Çift Taretli Takım Sistemi (TWS)
• Sol Taret: 12 takım (DIN 69880 – radyal)
• Sağ Taret: 12 takım (DIN 69880 – eksenel)
• Canlı Takım: Var (her iki tarafta)
• Maks. Ayar Ölçüsü Q: 155 mm
• Katerlik ve 120 mm bar tutucu: Dahil
Punta
• Punta Ucu Çapı: 160 mm
• Punta Stroku: 150 mm
• Konik: MK6
• Punta Son Pozisyonu: 5413 mm
• Eksenel Kuvvet: 4.000 – 25.000 N (kademesiz ayarlanabilir)
• Punta tabanı: Sürükleme bağlantılı hareket

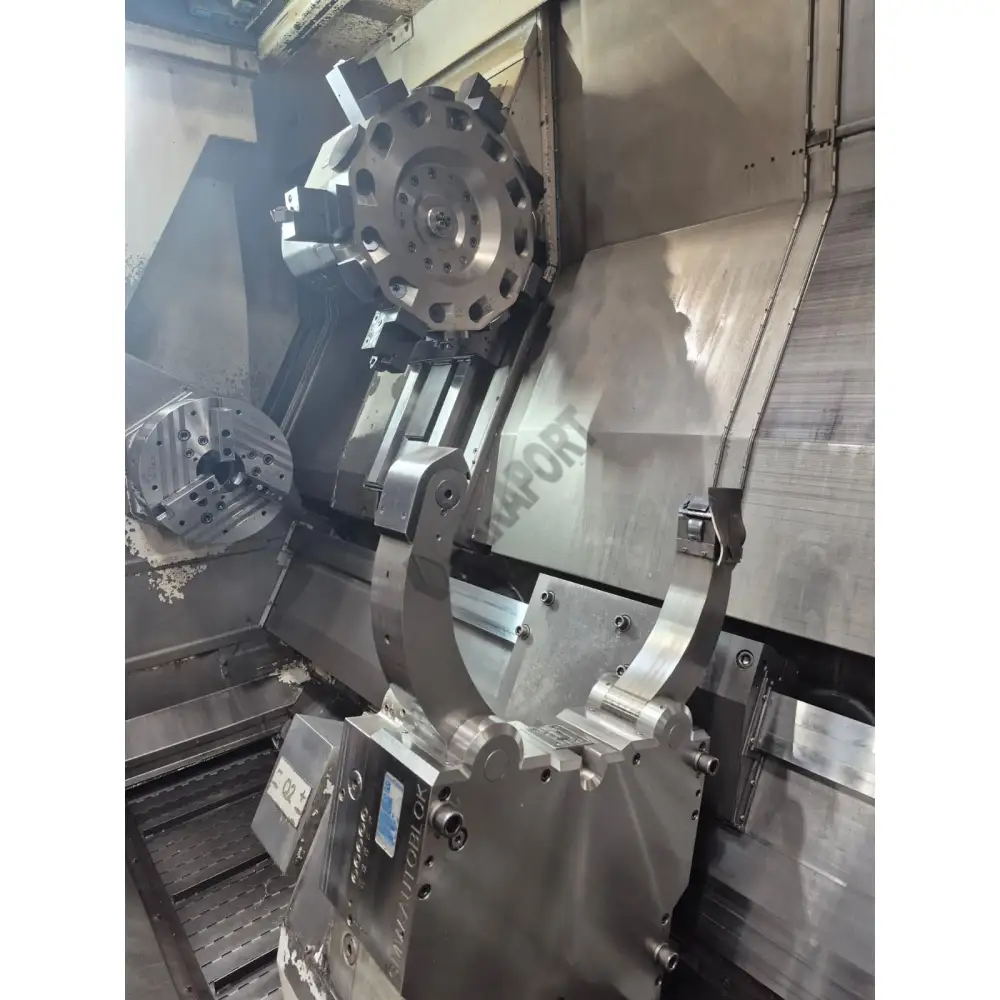

Ara Destek (Steady Rest)
• Üretici: SMW (özel tasarım)
• Merkezleme Aralığı: 150 – 500 mm
• NC ekseni üzerinden hareket
Makine Ağırlığı ve Gürültü
• Toplam Ağırlık: ~30.000 kg
• Ses Seviyesi (boşta): 78 dB(A) – DIN 45635 / 1601

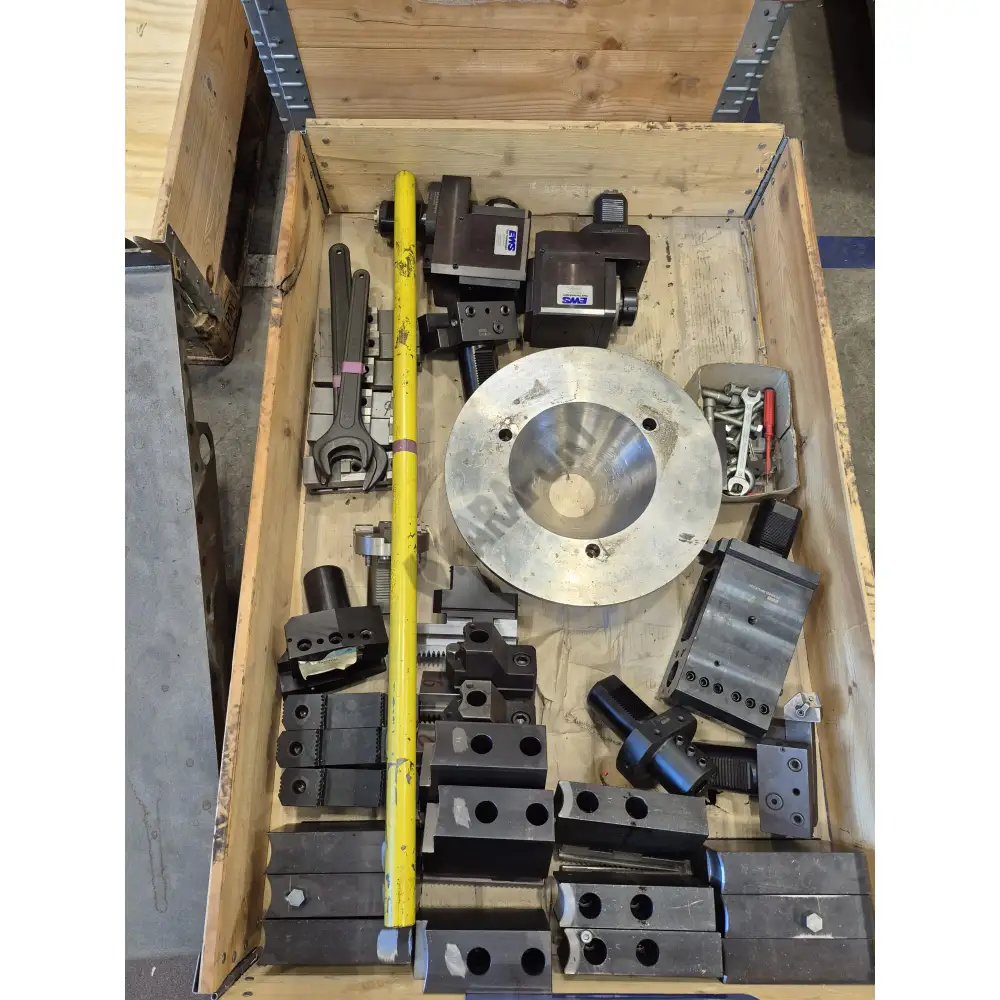

Dahil Aksesuarlar
• Talaş konveyörü
• SMW ara destek (150–500 mm)
• Sert ve yumuşak ayna çeneleri (çeşitli boyutlarda)
• 120 mm bar için katerlik ve adaptör

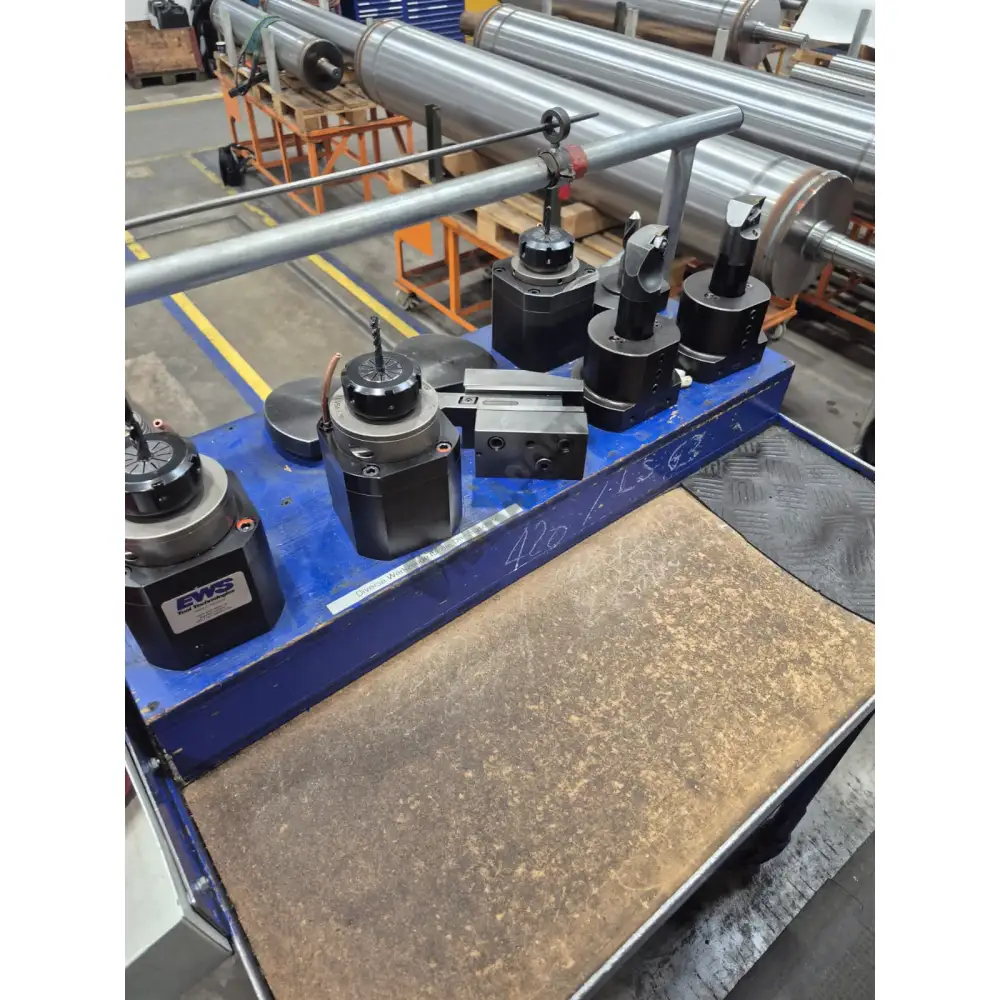

• Çeşitli takım tutucular
• 2 adet teleskopik kapak (revizyon gerektiriyor)
• Makine ve kontrol dokümantasyonu (tam set)
