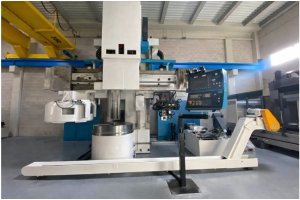

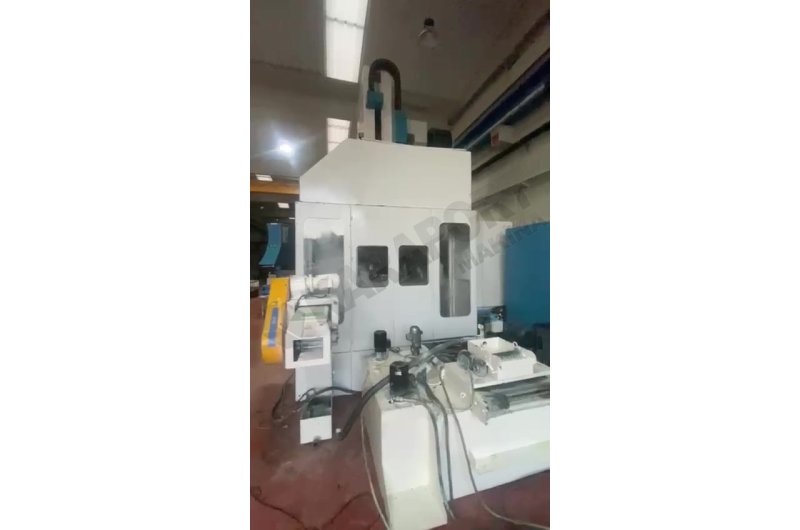

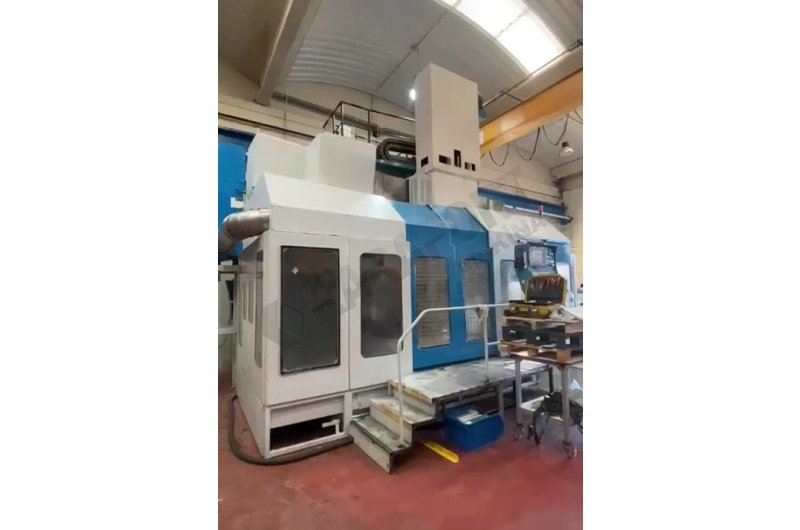

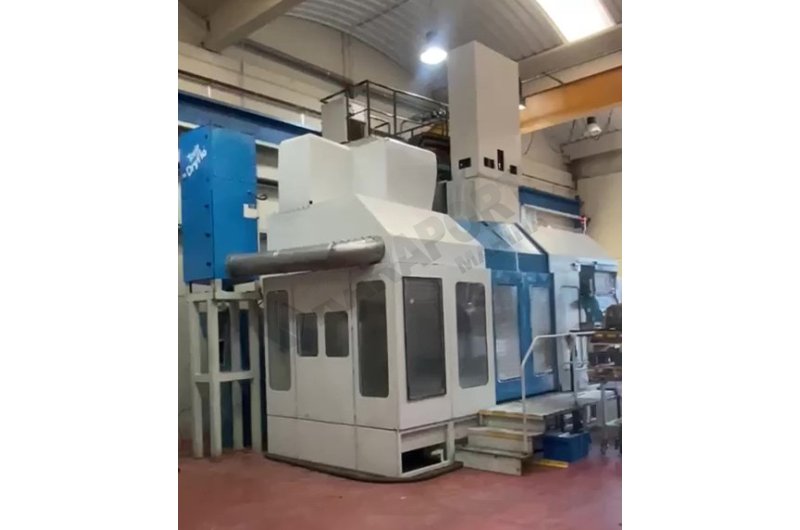

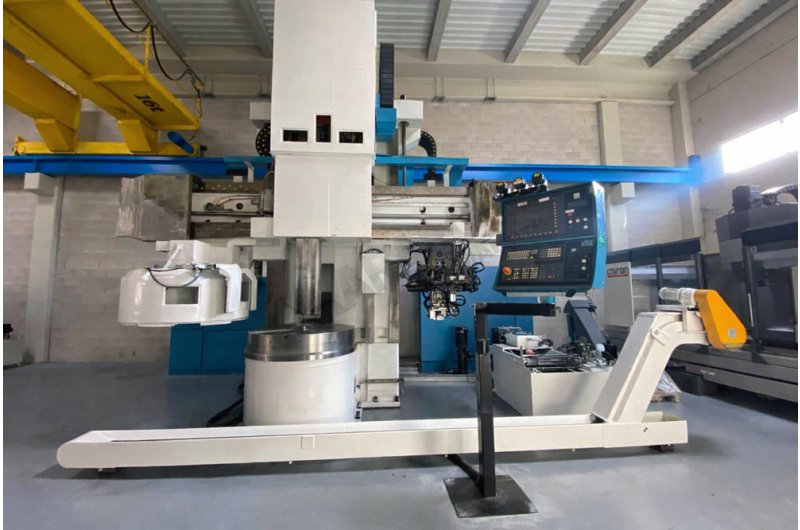

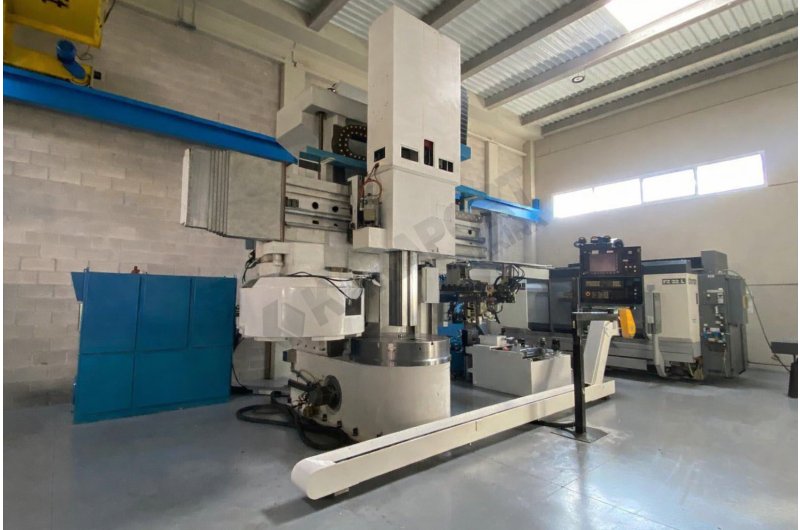

DYE TVF 1300 NC CNC Dik Torna Tezgahı – 2006
DYE TVF 1300 N/C CNC Dik Torna Tezgahı – 2006
Yılı : 2006
Makine Avrupa’dadır. Fiyat FCA Tır üstüdür.
Teknik özellikleri
ÇALIŞMA BOYUTLARI
• Tabla çapı: 1.300 mm
• Maksimum tornalama çapı: 1.500 mm
• Bar ile minimum iç tornalama çapı: 450 mm
• Maksimum tornalama yüksekliği: 1.700 mm
• Barın dikey hareket mesafesi: 1.000 mm
• Travers köprüsünün dikey hareketi: 1.400 mm
• Karşı tabla – zemin yüksekliği: 970 ± 5 mm
• Takozlu takım arabası adedi: – 700 mm
• Takozlu takım sap ölçüsü: 40 x 40 mm
• Bar tipi takım tutucu kesiti: Kare 280 – 300
• Makine ağırlığı: 27.000 – 30.000 kg

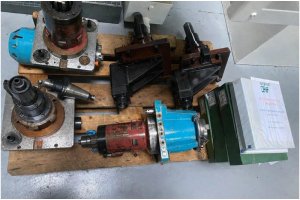

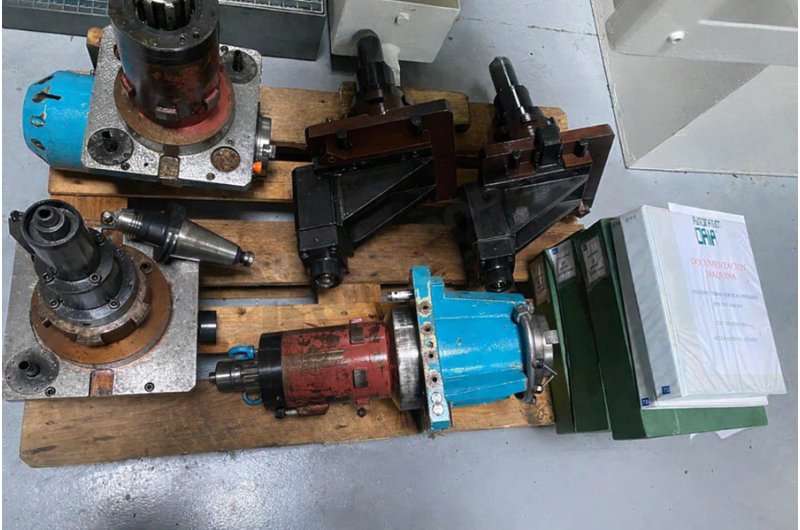

• Takım modeli: TOOL CAPTO & ISO50
GENEL BİLGİLER

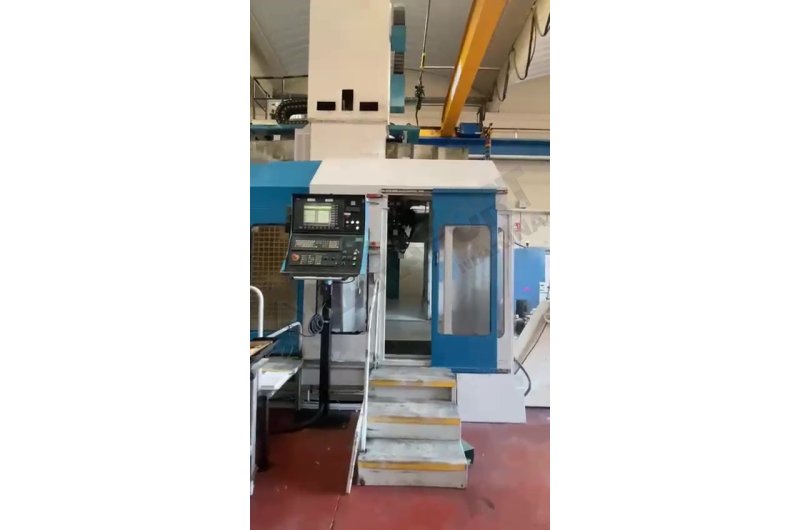

• Kontrol ünitesi: SIEMENS 840DD
• Kolon sayısı: 1
• Makine toplam uzunluğu (derinlik): Yaklaşık 4.500 mm
• Makine genişliği: Yaklaşık 5.600 mm
• Makine yüksekliği: Yaklaşık 6.350 mm
• Flanş bağlama için T-kanalı sayısı: ROHM tablasına göre
• T-kanalı ölçüsü: ROHM tablasına göre
• Ayna üzerine çene yerleştirme kanalı sayısı: 4
• Tabla üzerindeki maksimum yük: 5.000 kg
• Tablanın maksimum dönme torku: 2.165 kg/m
• Maksimum kesme kuvveti: 4.500 kg
İLERLEMELER
Çalışma İlerlemeleri
• X ekseni (araba): 0.1 – 3.000 mm/dak
• Z ekseni (bar): 0.1 – 3.000 mm/dak
• Travers köprüsü: 6 – 600 mm/dak
• C ekseni (frezeleme modunda): 0 – 3 rpm
• C ekseni (torna modunda): 0 – 400 rpm
Hızlı İlerlemeler
• X ekseni (araba): 7.500 mm/dak
• Z ekseni (bar): 5.000 mm/dak
• Travers köprüsü: 600 mm/dak
