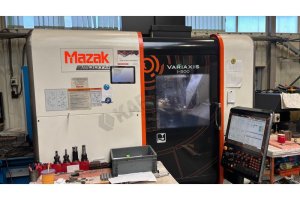

5 Eksen Mazak Variaxis i-500 CNC İşleme Merkezi–2018
5 Eksen Mazak Variaxis i-500 CNC İşleme Merkezi–2018
Yılı : 2018
Menşei : Japonya
Makine Avrupa'dadır.

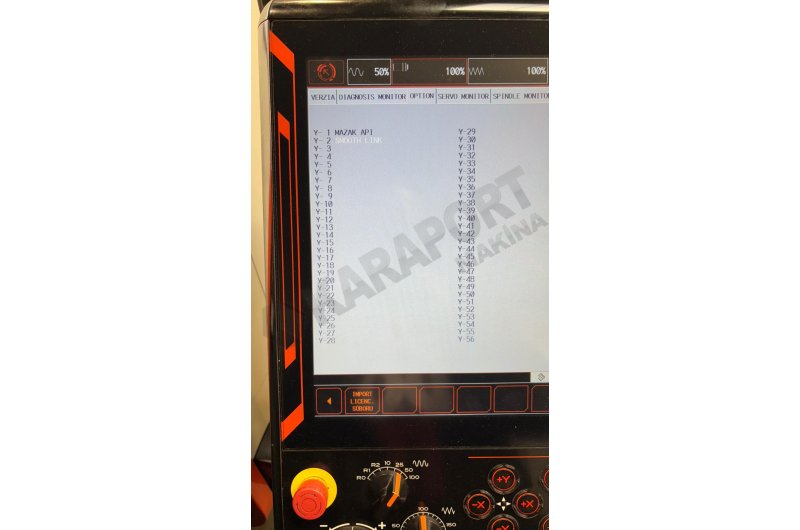

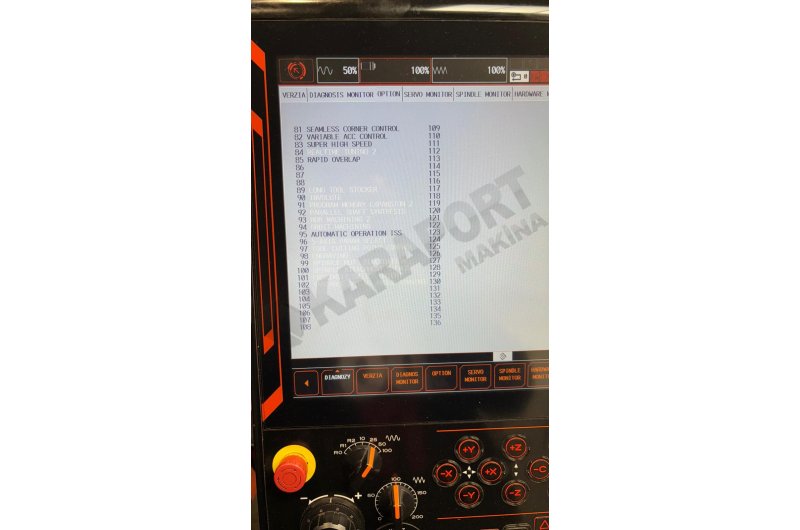

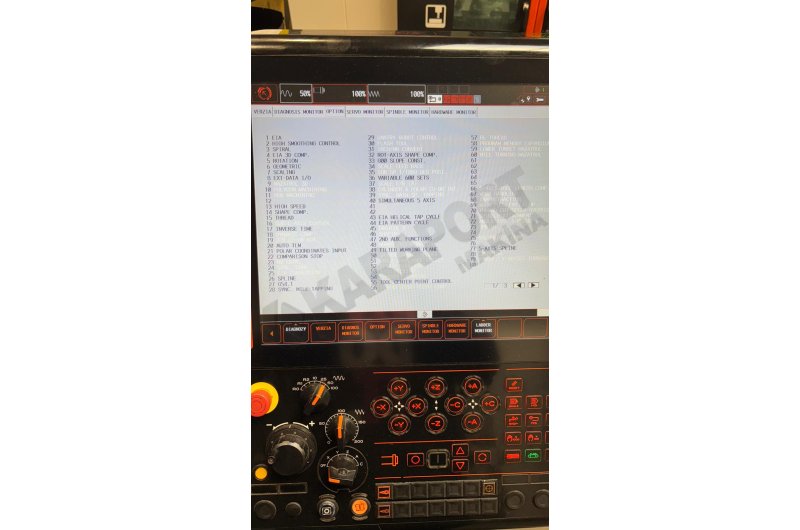

Kontrol : Mazak Smooth

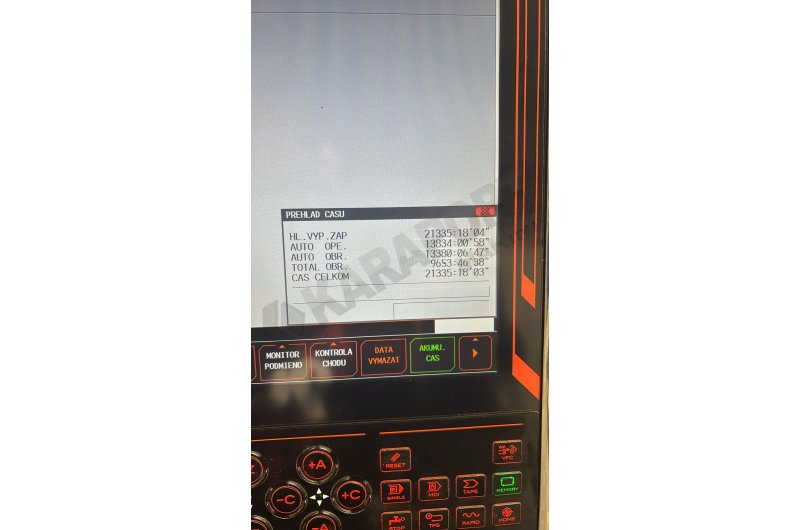

Toplam Kesme Süresi : 13.380 saat
Teknik Özellikleri
Eksen Hareketleri (Stroke)
• X ekseni hareketi (sol/sağ): 350 mm
• Y ekseni hareketi (geri/ileri): 650 mm
• Z ekseni hareketi (yukarı/aşağı): 510 mm
• A ekseni hareketi (tabla eğimi): -120° ~ +30°
• C ekseni hareketi (tabla dönüşü): ±360°

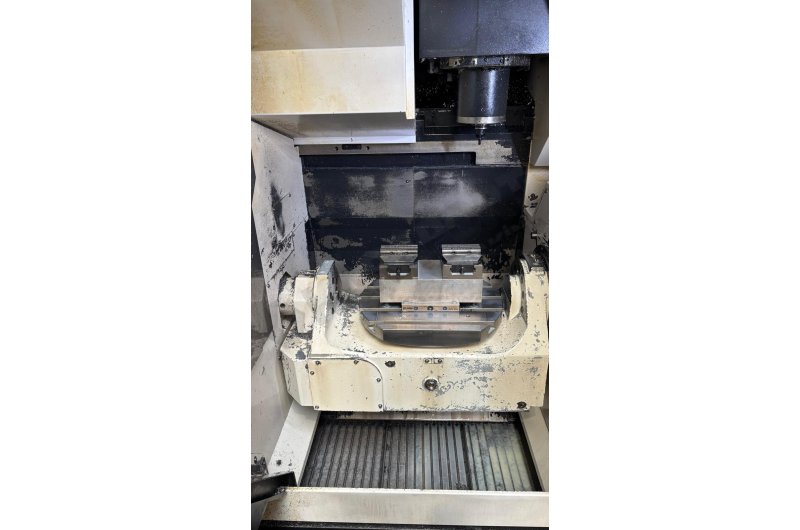

Tabla
• Tabla üstü – iş mili burnu mesafesi:
o Yatay tabla: 50 – 560 mm
o Eğimli tabla: 70 – 580 mm
• Tabla boyutu: ⌀500 mm × 400 mm genişlik
• Maksimum iş parçası boyutu: ⌀500 mm × 350 mm
• Tabla yük kapasitesi (eşit dağılım): 300 kg
• Tabla yüzeyi: 18 mm T-kanalı × 5 adet, 80 mm adım
Freze İş Mili (Milling Spindle)
• Maksimum devir: 18.000 dev/dak
• İş mili motoru (40% ED / sürekli): 35 kW (47 HP)
İlerleme Hızları (Feedrate)
• Hızlı hareket (X/Y/Z): 60 / 60 / 56 m/dak
• Hızlı hareket (A/C): 15.000°/dak
• Kesme ilerleme hızı (X/Y/Z): 56 m/dak
• Kesme ilerleme hızı (A/C): 15.000°/dak
• Eşzamanlı kontrol edilen eksen sayısı: 5
• Minimum indeksleme artışı (A/C): 0.0001°
• A ekseni indeksleme süresi: 0.55 sn / 90° (kilitleme/çözme hariç)

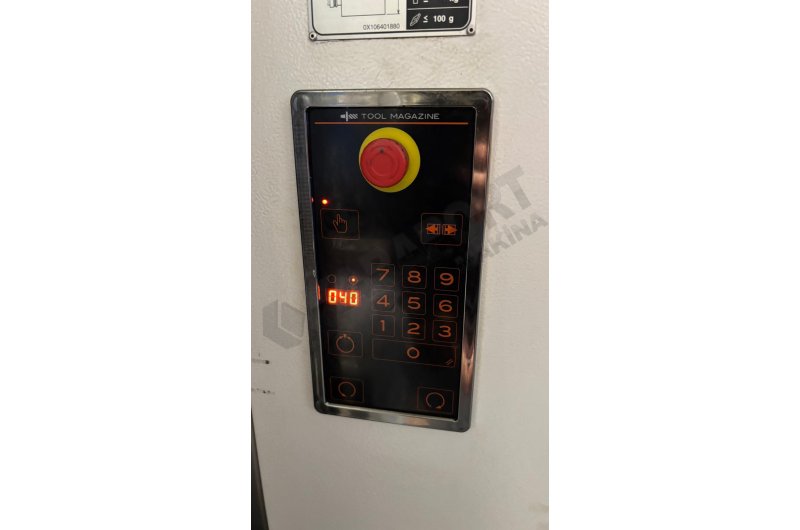

Otomatik Takım Değiştirici (ATC)
• Takım kapasitesi: 40 adet
• Maks. takım ölçüleri:
o Çap: ⌀90 mm
o Uzunluk: 300 mm
o Ağırlık: 8 kg
• Komşu yuvalar boşken maks. takım çapı: ⌀130 mm
• Takım seçimi: Rastgele seçim, en kısa yol (sabit yuva opsiyonel)
• Takım değiştirme süresi (chip-to-chip): 4.5 sn

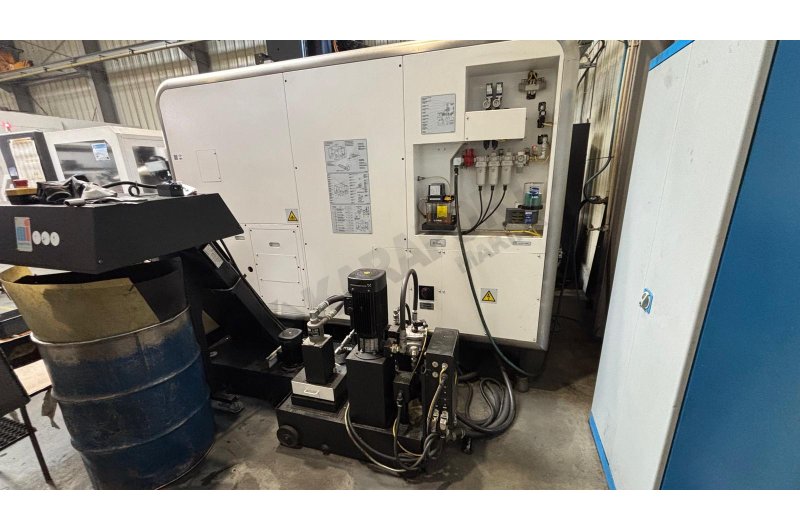

Soğutma
• Soğutma tankı kapasitesi: 200 L
Makine Boyutları
• Yükseklik: 2975 mm
• Genişlik: 2400 mm
• Uzunluk: 3235 mm
• Ağırlık: 8000 kg
