5 Eksen DMG HSC-75 Linear CNC Dik İşleme Merkezi-2010

5 Eksen DMG HSC-75 Linear CNC Dik İşleme Merkezi-2010

Yılı:2010

Türkiye Gümrükte Hazır 5 Eksen Makineler Hemen Teslim Avantajı

Makine Türkiye gümrüğündedir. Devir ile satışa hazırdır.

5 Eksen Hassas İşleme Merkezi

Teknik Özellikleri

• Model: HSC 75 Linear

• Çalışma Alanı (Eksenler): X: 750 mm | Y: 600 mm | Z: 560 mm

• Hızlı İlerleme (Eilgang): 90 m/dak

• İş Mili Devir Aralığı: 20 – 18.000 dev/dak

• Ana Tahrik Gücü: 35/25 kW (%40/100 Görev Döngüsü)

• Takım Tutucu: HSK-A63 (DIN 69893 standardına uygun)

• Takım Değiştirici: 30 istasyonlu disk tipi (Pickup) magazin

Kontrol Ünitesi ve Ekran

• Kontrol Sistemi: Heidenhain iTNC 530

• Kullanıcı Arayüzü: SmarT.NC

• Operatör Paneli: DMG ERGOLine® Kontrol, 19 inç geniş ekran

Soğutma ve Ölçüm Sistemleri

• Aktif Soğutma: Ana iş mili, lineer motorlar ve elektrik panosu için aktif soğutma üniteleri.

• Ölçüm Hassasiyeti: Sızdırmazlık havası destekli, doğrudan mutlak yol ölçüm sistemleri.

• Talaş Yönetimi: Yatak yıkama sistemi ve tırmıklı tip talaş konveyörü.

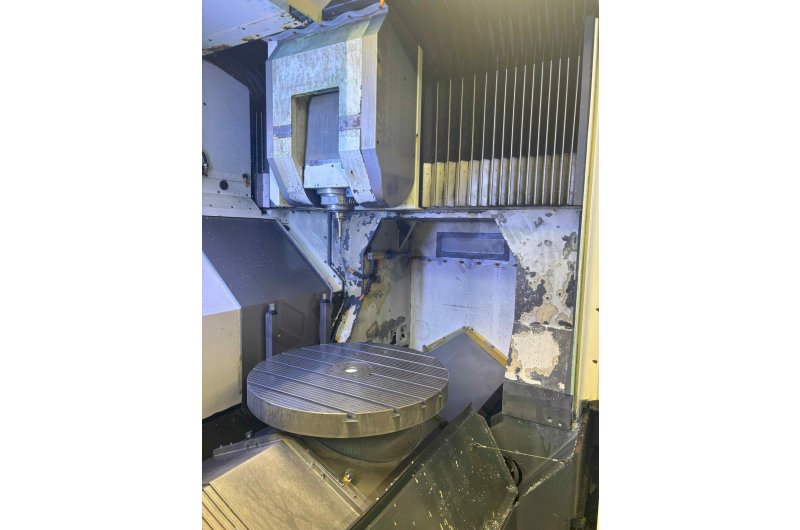

5 Eksen Paket İçeriği (S-C3037)

• Versiyon: HSC 75 linear 5 Eksenli Uygulama

• Bağlama Yüzeyi: Ø 750 mm dairesel tabla

• Eksen Hareket Aralığı: * B Ekseni: +10° / -110° (Salınım)

o C Ekseni: 360° (Dönüş)

• Maksimum Yükleme Kapasitesi: 800 kg

• Ek Özellikler: B ve C eksenleri için tahrik soğutma sistemi ve mutlak ölçüm sistemleri dahildir.

Opsiyonel Donanımlar

• 3D quickSET (S-K2530): 5 eksenli makine konfigürasyonlarının kinematik hassasiyetini kontrol etmek ve kalibre etmek için özel araç kiti (Ölçüm probu ile birlikte kullanılır).

• Ekstra Donanımlar ve Teknik Avantajlar

• Hassas Ölçüm ve Kurulum Sistemleri

• Renishaw Lazerli Takım Ölçme (S-K3373): Takım boyu ve çapının otomatik ölçümü için. Takım tutuculu kalibrasyon malafası dahildir.

• Renishaw PP 60 (OMP60) Kızılötesi Prob (S-K3349): Parça sıfırlama ve ölçüm için optik iletimli kızılötesi ölçme probu.

• Heidenhain HR 410 El Çarkı (S-H2009): Hassas kurulum ve manuel kontrol operasyonları için portatif el ünitesi.

• Yüksek Performanslı İş Mili ve Magazin (Özel Donanım)

• Yüksek Devirli İş Mili (Upgrade): 20 – 28.000 dev/dak (Standart dışı, yüksek hız opsiyonu).

• Gelişmiş Tahrik Gücü: 55/43,5 kW (%40/100 Görev Döngüsü) ile yüksek tork ve güç.

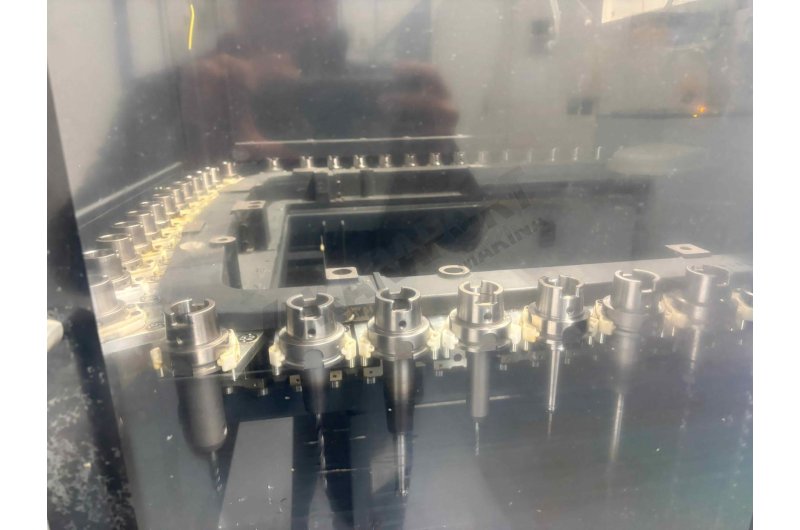

• Genişletilmiş Takım Magazini: 60 istasyonlu zincir tipi (Pickup) magazin. HSK-A63 tutucular için özel (Standart dışı kapasite artırımı).

• Yazılım ve İşleme Optimizasyonu

• ATC (Application Tuning Cycle) (S-H2505): Uygulama Ayar Çevrimi; mevcut işleme tipine göre (kaba, finiş vb.) makinenin dinamiklerini optimize eden yazılım.

• Talaş Yönetimi ve Temizlik

• Dıştan Hava Üfleme: Fener mili üzerindeki 2 nozul üzerinden, M-fonksiyonu veya panel üzerinden kontrol edilebilir.

• Talaş Yıkama Tabancası: Manuel temizlik için basınçlı yıkama sistemi.

• Gelişmiş Talaş Yıkama Sistemi: Makine içi talaş birikmesini önleyen güçlendirilmiş yıkama sistemi.

• Satıcı Notu: Bu makine, standart HSC 75 modellerinden farklı olarak 28.000 devir iş mili ve 60’lık magazin gibi çok önemli fabrikasyon opsiyonlara sahiptir. Özellikle kalıpçılık ve yüksek hassasiyetli havacılık parçaları için eksiksiz bir donanım paketine sahiptir.

Operasyonel Özellikler ve Kontrol

• İş Mili Merkezinden Hava Üfleme: Fener mili ortasından (merkezinden) basınçlı hava verme özelliği. M-Fonksiyonu veya kontrol paneli (softkey) üzerinden seçilebilir; düşük yağ içerikli şartlandırılmış hava ile çalışır.

• Değişken Dış Hava Üfleme (S-G2507): İşleme alanını ve takımı temiz tutmak için dıştan ayarlanabilir hava püskürtme sistemi.

• Betriebsart 4 (Çalışma Modu 4): Üretim sırasında kapak açıkken süreç gözlemleme modu. (Önemli: Havalı bağlama sistemleri kullanıldığında güvenlik gereği devre dışı bırakılmalıdır).

Dil ve Dökümantasyon

• Ekran Dili: Almanca ve İngilizce dil seçenekleri mevcuttur.

• Dökümantasyon: Almanca teknik dökümantasyon seti dahildir.
